Otimizar o alinhamento da fibra PM para diferentes aplicações com testadores PER
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Faixa de medição | 0-100% | Minimizar a perda de inserção | < 2,0 dB |
|---|---|---|---|
| Comprimentos de onda calibrados | 1310/1490/1550/1625nm | Fonte de energia | Bateria |
| Temperatura de armazenamento | -10-50°C | Modelo de fibras | 9/125um SM |
| Materiais | plástico | Peso | 50 g |
| Temperatura de funcionamento | 0-40°C | comprimento de onda | 1260 ~ 1650 nm |
| Tipo de exibição | LCD | conector ótico | FC/PC |
Descrição de produto
Teste de taxa de extinção

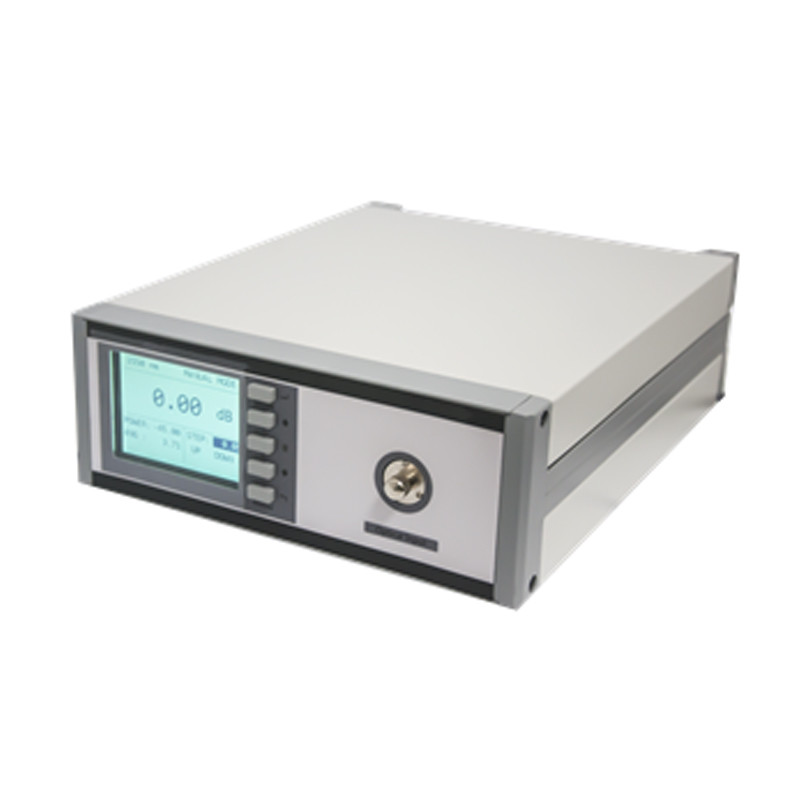

A unidade de banco utiliza o método do polarizador rotativo para medir de forma rápida e precisa a razão de extinção da polarização (PER) das fibras que mantêm a polarização (PM),que facilita o otimização do alinhamento das fibras PM para diferentes aplicações, tais como a fabricação de pigtails de PM para diodos a laser, a melhoria da eficiência de acoplamento de luz linearmente polarizada para fibras de PM, a fabricação de splices para fibras de PM e a fusão de fibras de PM.

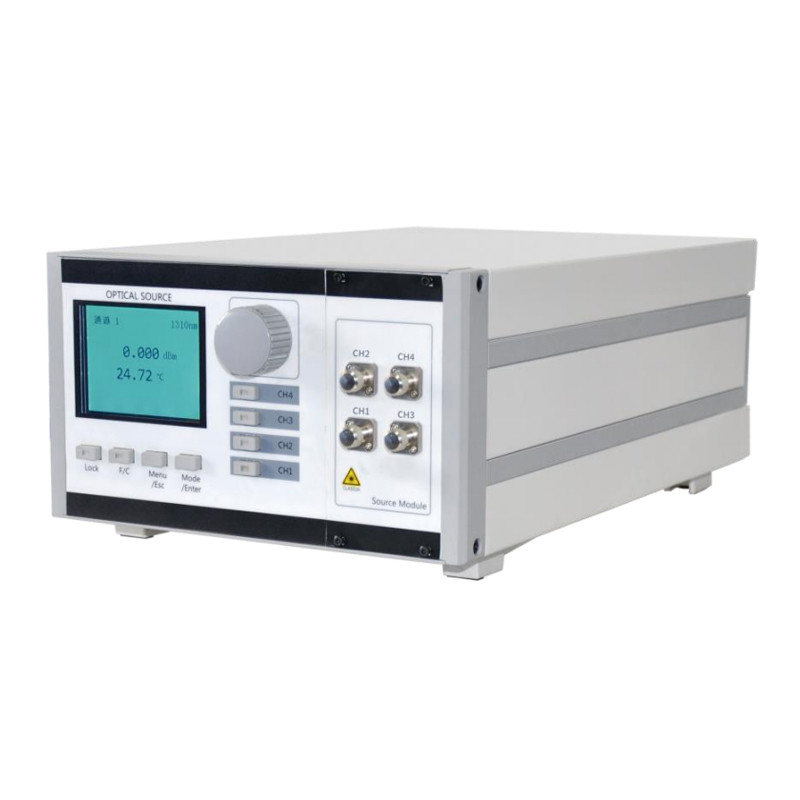

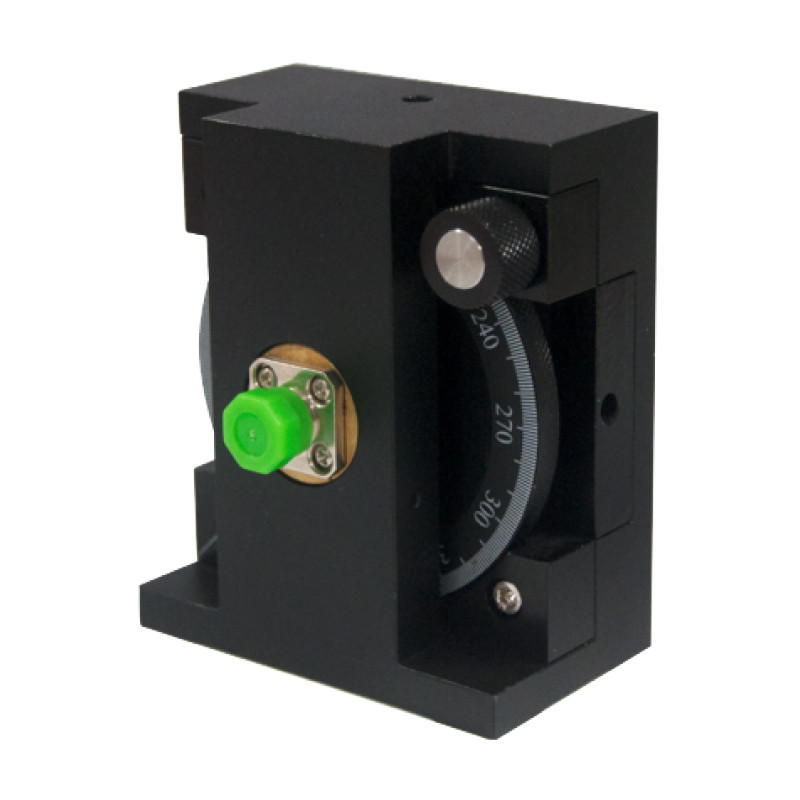

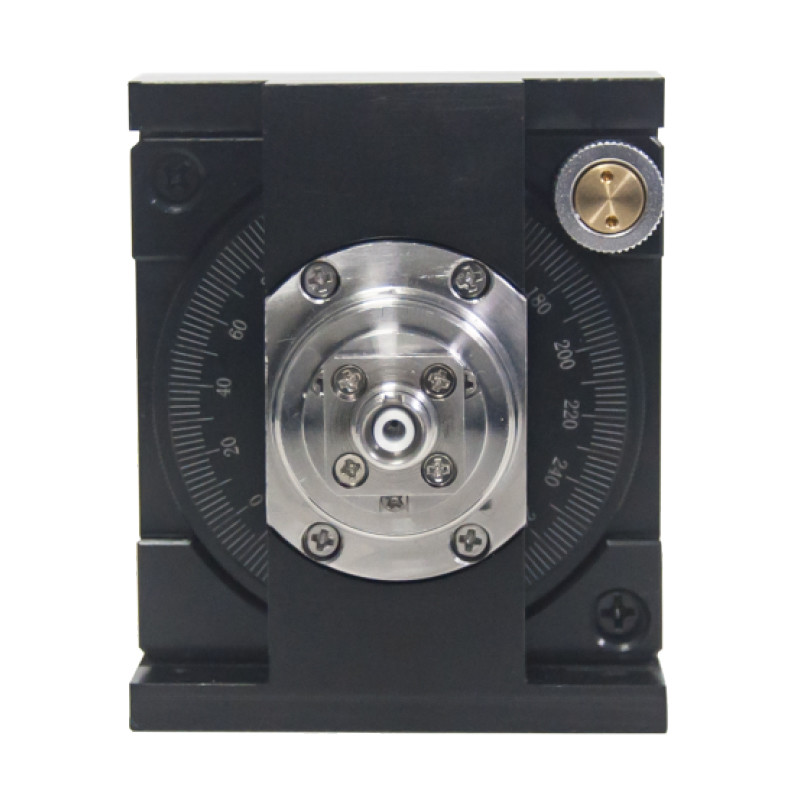

As fontes de luz de banda larga SLD e ASE são mais adequadas para uso como fontes de luz para alinhamento de fibras PM.Então um polarizador é adicionado na frente da entrada de fibra para gerar luz linear polarizadaRecomenda-se que o eixo de transmissão do polarizador seja perpendicular à placa de base.Se a tecla de emplaçamento estiver alinhada com o eixo lento da fibra PM e a tecla de emplaçamento estiver na direção vertical, então a luz é acoplada no eixo lento da fibra PM.
Características:
Alta taxa de extinção
Baixa perda de inserção
Alta estabilidade e fiabilidade
Baixa perda de inserção
Alta estabilidade e fiabilidade
Aplicação:
Laser de fibra
Amplificador de fibra
Sensores de fibra óptica
Comunicação por fibra óptica
Instrumentação
Amplificador de fibra
Sensores de fibra óptica
Comunicação por fibra óptica
Instrumentação
Aplicação 1: Fabricação de pigtails de PM para diodos a laser A natureza coerente da luz a laser tem de ser tida em conta aqui, uma vez que pode levar a componentes errôneos nos resultados PER.Por conseguinte,, além de otimizar a taxa de extinção atual,O efeito da luz pseudo-polarizada deve ser reduzido aplicando tensões como meio de determinar um valor conservador de ERmin, bem como a direção ideal de rotação da fibra de PM.

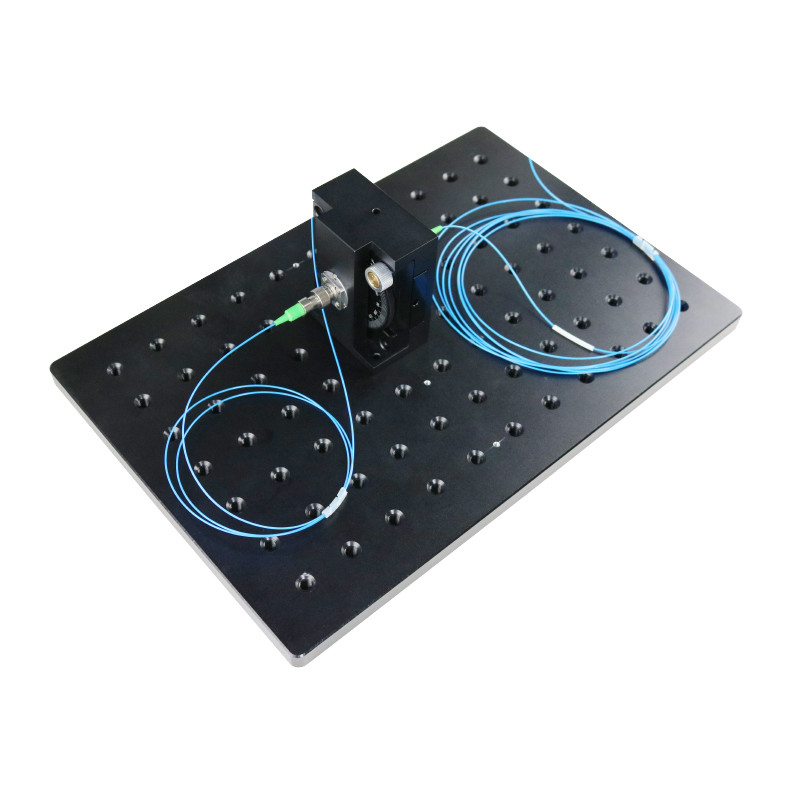

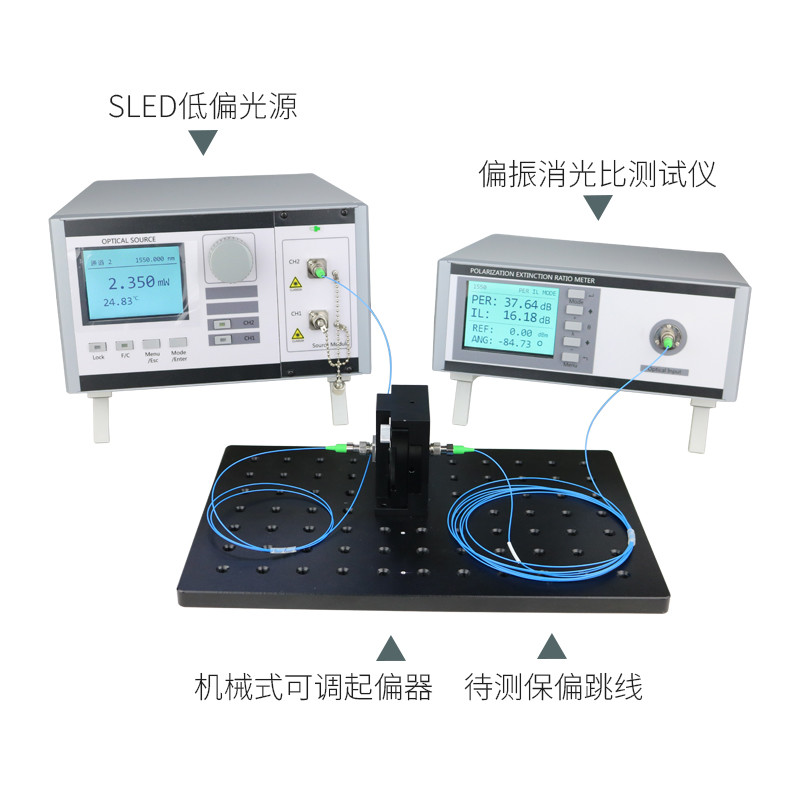

Aplicação 2: Alinhamento de linhas de luz polarizada e cabos de patch de fibra PM Recomenda-se a utilização de uma fonte de luz SLD ou ASE e o procedimento de alinhamento é o seguinte: 1.Insira o conector de saída da fibra PM no adaptador de fibra do testador de taxa de extinçãoConecte a entrada do FiberBench a uma fonte de luz SLD e o conector de entrada da fibra PM à saída do FiberBench.O FiberBench está equipado com um polarizador, mas as ópticas de acoplamento dependem da fonte de luz, por isso não estão listadas aqui.3- Mostre o valor real de emergência no modo de emergência.4. Rotar a fibra até que o valor máximo ER seja exibido.Linha de alinhamento Luz polarizada e PM Fibra Patch Cords Recomenda-se usar uma fonte de luz SLD ou ASE para esta aplicaçãoO procedimento de alinhamento é o seguinte: 1. Insira o conector de saída da fibra PM no adaptador de fibra do testador de taxa de extinção e ligue a unidade. 2.Conecte a entrada do FiberBench para a fonte de luz SLD, e conecte o conector de entrada da fibra PM à saída do FiberBench.Por isso não estão listados aqui..3- Mostre o valor real de emergência no modo de emergência.4- Rotar a fibra até que o valor máximo ER é exibido.
