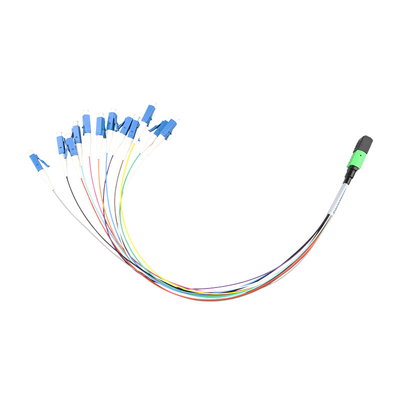

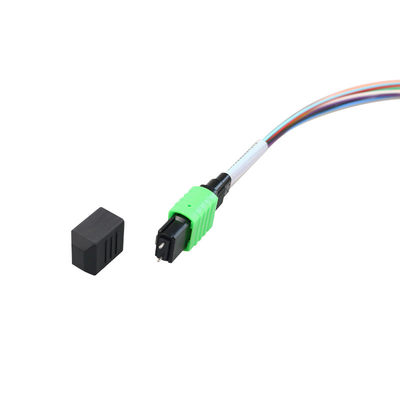

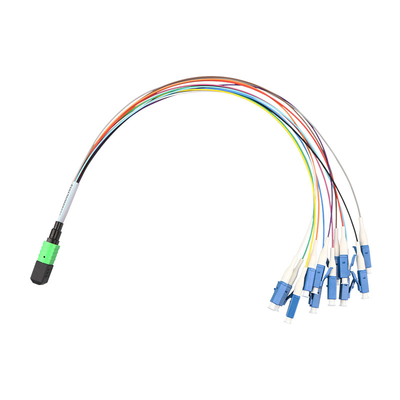

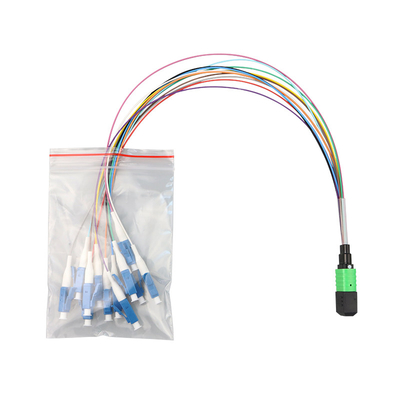

4 núcleos 8 núcleos Fanout patch cord com conector mtp/mpo
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Modo de fibra | Modo único e Multimodo | Perda de inserção (DB) | ≤0.70 (padrão) ≤0.35 (elite) |
|---|---|---|---|
| Perda de retorno (dB) | ≥ 60 Modo único | Durabilidade (DB) | ≤0.2 (acoplamento de 500 vezes) |
| Resistência à tração (kgf) | 10 | Temperatura de funcionamento (°C) | -20 ~ +70 |
Descrição de produto
Cabos/cordões de correcção pré-terminados MPO/MTP
MTP/MPO Fiber Optic Patch Cable consiste em um cabo de fibra óptica multi-núcleo e um conector MPO/MTP de alta densidade de 4/8/12/24 núcleo correspondente.A fibra suporta modo único e multimodo, a fibra de modo único, incluindo G.652D / G.657A1 / G.657A2, a fibra multimodo, incluindo OM1 / OM2 / OM3 / OM4 / OM5, ou o cabo multimodo insensible.
Com uma forte capacidade de design e fabricação de produtos MPO/MTP, poderíamos fornecer produtos com as exigências do cliente.
Características:
•Customizados, com elevada adaptabilidade
•Core de fibra opcional e estrutura de cabo diferente para diferentes requisitos de instalação
•PVC, LSZH, OFNR, OFNP cabos disponíveis
•Cablagem melhorada e simplificada, redução do espaçamento entre os cabos
•Todos os cabos de parche são testados a 100%, o relatório de ensaio é fornecido com cada conjunto de cabos
•Interferômetro, Perda de inserção, Perda de retorno e inspecção final visual, todos os valores medidos são arquivados eletronicamente
Aplicação:
•Centro de dados
•Fibra para o lar
•Gestão de cabos de fibra óptica de alta densidade
•40Gb/s ou 100Gb/s Aplicações
Especificações:
| Conector MTP/MPO | ||
| Modo de fibra | Modo único | Multimodo |
| Perda de inserção (dB) |
≤ 0,70 (padrão) ≤ 0,35 (Elite) |
≤ 0,70 (padrão) ≤ 0,35 (Elite) |
| Perda de retorno (dB) | ≥ 60 | ≥ 20 |
| Durabilidade (dB) | ≤ 0,2 (500 vezes o acasalamento) | |
| Resistência à tração (kgf) | 10 | |
| Temperatura de funcionamento (°C) | -20 ~ +70 | |
Parâmetros geométricos dos conectores MTP/MPO:
| Ponto | Eixo X | Eixo Y | ||
| Min. | Max. | Min. | Max. | |
| Radius de curvatura (mm) | 500 | - | 50 | - |
| Ângulo de polir | 0 a 0.2 | 0+0.2 | 8 a 0.2 | 8 + 0.2 |
| Altura da fibra (nm) | 1000 ~ 3000 | |||
| Erro máximo de altura da fibra (nm) | 600 | |||
| Erro de altura da fibra adjacente (nm) | -300 ~ +300 | |||
| Erro médio de altura da fibra (nm) | -300 ~ +300 | |||
| Concavo central (nm) | 300 | |||
Especificação da fibra:
| Tipo de fibra | Multimodo | Modo único | ||||
| OM1 | OM2 | OM3 | OM4 | G.652 | G.657 | |
| Diâmetro do núcleo (um) | 62.5/125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| Comprimentos de onda (nm) | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | 1310/1550 | 1310/1550 |
| Max. atenuação (dB/km) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.36/0.25 | 0.36/0.25 |
| Min. Largura de banda OFL (MHz·km) | 200/500 | 500/500 | 1500/500 | 3500/500 | - | - |
| Largura de banda modal efetiva (MHz·km) | - | 500 | 2000 | 4700 | - | - |
Estrutura do cabo do parche
Notas:
Núcleo de fibras:2, 4, 8, 12, 24
Cor da bainha do cabo:
Amarelo SM Fibra de Cabo (OS1OS2)
Cableira de fibra de alumínio 62.5/125 (0M1), 50/125 (OM2)
Cabos de fibra de vidro Aqua ¥MM 50/125 (OM3)
Cabos de fibras de vidro violeta 50/125 (OM4)
Membro da Força:Fios de fibras sintéticas
CFibras de revestimento:(2 a 24) xφ250μm de fibra colorida, código de cores padrão internacional (YD/T 901-2001) e 12 cromatografia circular
