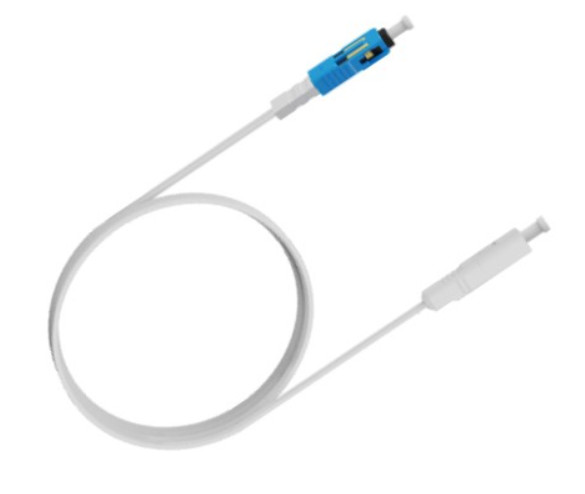

Cabos híbridos ópticos de campo interno (XC/UPC)
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo de conector | Cabos híbridos ópticos de campo interno (XC/UPC) | Fibras | G.657A2, 1 núcleo |
|---|---|---|---|
| Perda de inserção | ≤ 0,50 dB | Perda de retorno | DB do ≥ 45 |
| Preenchimento de proteção contra contacto | Gordura de silicone óptico | Tempo do conjunto | ≤ 1 min |
| Materiais | de cobre tecido, 7X0,16 mm/26 AWGX2 | Afastamento da ligação | 10,50±0,03 mm (tamanho de chave) |
Descrição de produto
Resumo
O cabo híbrido óptico interno no local é um cabo híbrido com fibras ópticas integradas e fios de cobre de transmissão de energia, adequado para cablagem de condutos interiores,Cenários de ligação à fibra óptica no local e de alimentação de equipamentos terminais.
É adequado para cablagem de condutos internos, equipamentos terminais em locais de conexão de fibra óptica e cenários de alimentação, fornecendo transmissão de dados e equipamentos de funções de alimentação remota.
Características e benefícios
●Integração óptica e elétrica, para fornecer simultaneamente a transmissão de dados e a função de alimentação remota do equipamento
●Câmbos semelhantes podem ser ligados, emoldurados e terminados no local
● Conector optoeletrônico XC/UPC pré-fabricado em fábrica ou terminado em campo
●Excelente desempenho de dobra e boa flexibilidade, fácil de construir.
Estrutura
Aplicações
Seção transversal de cabo híbrido óptico: tamanho chave, distância entre fios 1,50 ± 0,03 mm
Especificações
| Ambiente de instalação | Em ambientes internos |
| Porto | Conectores optoeletrônicos XC/UPC pré-montados de duas extremidades |
| Temperatura de funcionamento | -10 °C~+60 °C |
| Umidade de funcionamento | 0% ∼95% ((+40 °C) |
| Temperatura de armazenamento | -15°C~+60°C |
| Voltagem de funcionamento nominal (DC) | 48 ~ 56 V |
| Corrente de trabalho nominal (DC) | 0.25 A |
| Distância máxima de carga | Quando o comprimento do cabo híbrido de fibra óptica principal for de 20 m, o cabo híbrido de fibra óptica ramificado suporta um máximo de 80 m. Quando o comprimento do cabo híbrido de fibra óptica de coluna é de 2 m, o cabo híbrido de fibra óptica de ramificação suporta até 150 m. |
| Grau de retardador de chama | UL94-VO |
Descrição dimensional do cabo híbrido óptico de campo interno
| Fibras | Fibras | G.657A2, 1 núcleo |
| Optoeletrónica | material | de cobre tecido, 7X0,16 mm/26 AWGX2 |
| Espaçamento de chumbo | 10,50±0,03 mm (tamanho de chave) | |
| Capa exterior de cabo de fibra óptica híbrida | material | Branco: sem halogênio / invisível: PVC |
| contorno | 1.5 mm × 3,0 mm | |
| Comprimento do conector do cabo híbrido óptico | 5/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 m/Suporte de personalização | |
Propriedades ópticas e mecânicas do conector
| Tipo de conector | Conectores de cabo híbrido óptico XC/UPC de duas extremidades |
| Tamanho ((H×W×D) | 6.5 mm × 6 mm × 27 mm |
| perda de inserção | ≤ 0,50 dB |
| perdas de retorno | ≥ 50 dB |
| resistente à tração | 50 N |
| Número de inserções e remoções | 50 vezes |
Aplicações:
