1*128 Switches Ópticos 850&1310nm dispositivo de comutação
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Comprimento de onda (nanômetro) | 850&1310 ou 1260-1650 | Largura de banda operacional (nm) | ± 15 |
|---|---|---|---|
| Perda de inserção (DB) | ≤ 0,5 (tipo 0,4) | PDL (DB) | ≤ 0.05 |
| Potência de manuseio (mW) | ≤300 | Repetitividade (dB) | ≤ ± 0.05 |
| Método de controlo | TTL+RS232 ou TTL+RS485 | A vida | 3×107 |
Descrição de produto

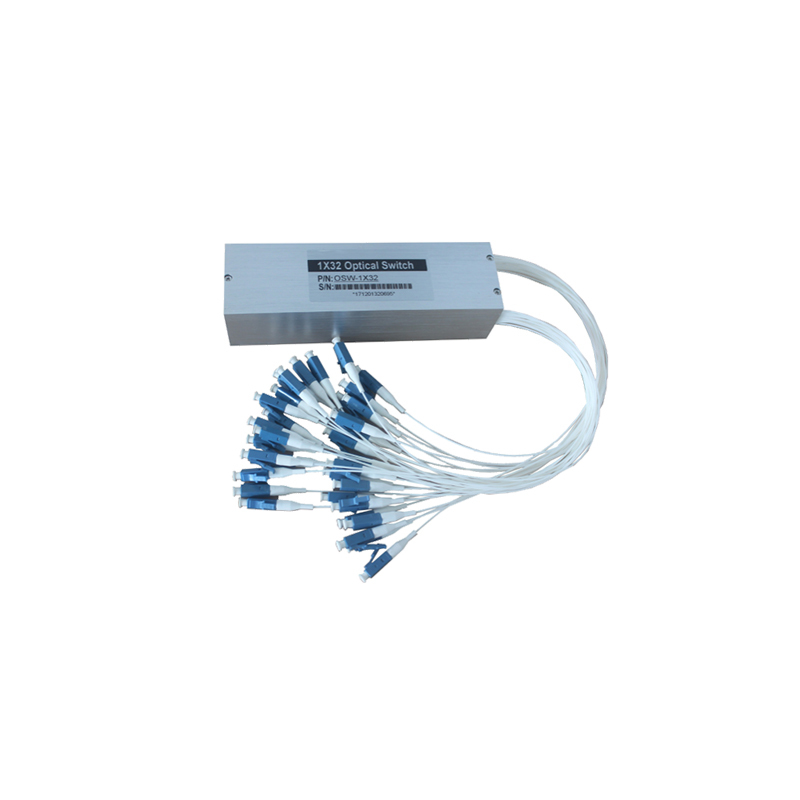

Comutador óptico1*128 Comutadores ópticos Dispositivo de comutação de 850&1310 nm

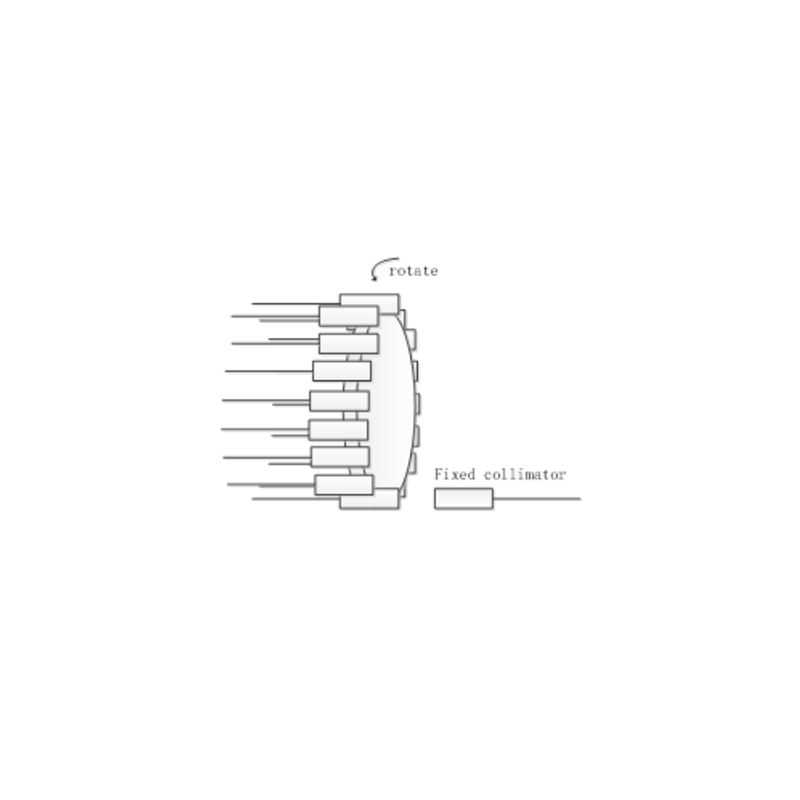

O switch óptico 1×128 é um dispositivo de comutação de caminho óptico de alto desempenho que suporta a atribuição dinâmica de caminho óptico entre uma única porta de entrada e 128 portas de saída.Adota MEMS (Sistemas Micro-Electro-Mecânicos), tecnologia termoelétrica ou mecânica para obter comutação de sinal óptico de baixa perda e alta fiabilidade, e é adequado para redes de fibra óptica em larga escala, sistemas de teste e centros de dados
Características:
¢ Dimensões extremamente pequenas
- Motor original importado personalizado
Combinações de modos de controlo múltiplos (TTL+RS232, TTL+RS485, USB)
Baixa perda de inserção, alta perda de retorno, alta fiabilidade
Aplicação:
Sistema de monitorização dinâmica de múltiplos pontos com detecção de luz
Sistema de ensaio óptico
¢ Intercâmbio automático de fonte de luz multi-LAN/detetor
Dimensão do pacote:
Informações de encomenda:
1Porto: 1 ¢ 32
2- comprimento de onda de operação: 850nm; 1310nm; 1550nm; 1310/1550nm
3Tipo de fibra: SM9/125; MM50/125; MM62.5/125
4- comprimento da cauda: 50cm; 100cm; 150cm
5Tipo de cauda de porco: fibra nua de 0,25 mm; manga de 0,9 mm; 2 mm; matriz de fibras
6Tipo de conector: FC/PC; FC/APC; SC/PC; SC/APC; LC/PC; LC/APC; ST/PC
7Modo de controlo: TTL+RS232; TTL+RS485; USB
8. Forma do pacote: 135×80×32mm; 135×64×32mm
Especificações:
| comprimento de onda (nm) 1310 ou 1550 | 1064 | |||||
| Largura de banda operacional (nm) ±15 | ||||||
| Perda de inserção (dB) ≤0,5 ((tipo 0,4) | ≤ 0,7 (tipo 0,5) | |||||
| PDL ((dB) ≤ 0.05 | ||||||
| Cross Talk ((dB) ≥ 55 | ≥ 50 |
|||||
| Perda de retorno ((dB) ≥ 55 | ≥ 50 |
|||||
| Potência de manuseio ((mW) ≤ 300 | ||||||
| Repetitividade ((dB) < ± 0.05 | ||||||
| Tempo de comutação (ms) 10 Duração de vida (ciclo) > 1,000,000 |
||||||
| Modo de comutação | ||||||
| Temperatura de funcionamento ((C) -5 ̊+70 | ||||||
| Temperatura de armazenamento ((°C) -40 ̊+85 | ||||||
| Voltagem de accionamento ((V) 5±0,5 DC ou 5V Pulso | ||||||
| Corrente de trabalho (mA) < 50 | ||||||
| Tipo de fibra SMF-28e | HI1060 | |||||
| Comprimento da fibra (m) Informações de leitura da encomenda | ||||||
| Dimensões (LxMxH) (mm) (L) 26,5×(W) 13,4×(H) 11 | ||||||
| * As especificações acima referem-se a dispositivos sem conectores. | ||||||
|
*Para dispositivos com conectores, o IL será 0,3dB superior, o RL será 5dB inferior Motor elétrico: |
||||||
| Percurso óptico | Motor elétrico | Sensor de estado | ||||
| Pin1 | Pin5 | Pin6 | Pin3-4 | Pin7-8 | Pin 8-9 | |
| 1 a 2 | + V Pulso | N/A | N/A | fechado | fechado | aberta |
| 1 a 3 | GND | N/A | N/A | aberta | aberta | fechado |
