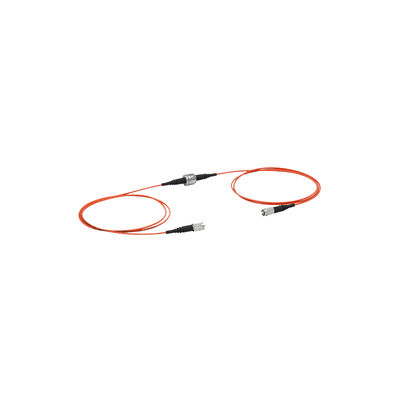

Cabo de conexão de junta rotativa de fibra óptica multimodo de 400nm a 2200nm conector FC PC
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Garantia | 1 ano | Durabilidade | Alto |
|---|---|---|---|
| Tipo de fibra | φ200 ± 5 | Polonês para conectores de fibra | UPC/UPC |
| Tipo de conector de fibra | FC, SMA | Tipo de tubo | 3.0 mm (0,9 mm, 6,0 mm Opcional) |
| Perda de inserção | ≤0.3db | Perda de retorno | ≥35dB |
| Abertura numérica na | 0,39 | Cobertura de comprimento de onda （nm） | 400 ～ 2200 |
Descrição de produto
Especificações

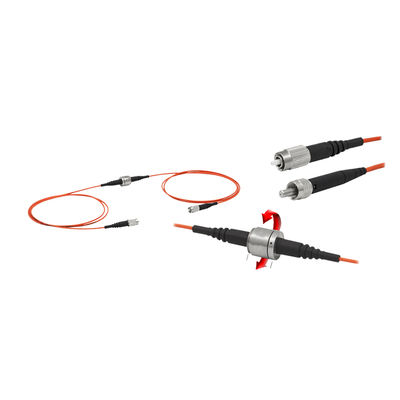

O jumper de junta rotativa de fibra MM é uma solução completa para experimentos que exigem conectores ópticos rotativos. A junta rotativa integrada permite que os cabos ópticos conectados à seção rotativa girem livremente, mantendo outros cabos estacionários, reduzindo significativamente o risco de danos durante os experimentos. Em comparação com soluções com juntas rotativas e jumpers separados, o design sem lentes atinge menor perda de inserção e minimiza as variações de transmissão rotacional. Essas juntas rotativas de precisão apresentam rolamentos selados para rotação suave, garantindo longa vida útil e baixa vibração da intensidade do sinal durante a operação. Os jumpers utilizam núcleos de fibra de φ200µm ou φ400µm com uma abertura numérica (NA) de 0,39. Cada unidade inclui duas capas protetoras para evitar que poeira e contaminantes entrem na extremidade da virola.
Características

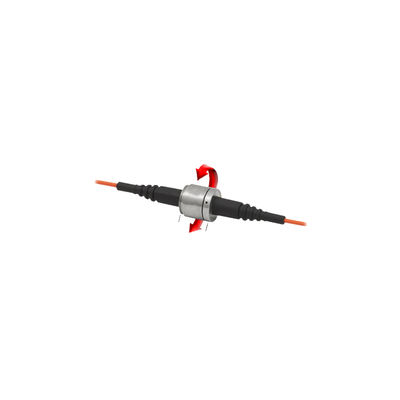

A junta rotativa articulada evita danos à fibra óptica durante a torção
A rotação é extremamente suave
Parâmetro
| projeto | métrico | ||
| modelo | RJPF2 | RJPF4 | RJPS4 |

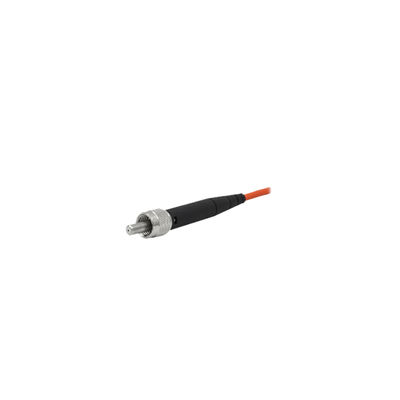

| Tipo de conector | FC/PC | SMA | |
| Diâmetro da fibra (µm) | φ200±5 | φ400±8 | |
| Diâmetro do revestimento (µm) | φ225±5 | φ425±10 | |
| Diâmetro do revestimento (µm) | φ500±30 | φ730±30 | |
| Deslocamento do núcleo da fibra Máx. (µm) | 5 | 7 | |
| Raio de curvatura curto/longo (mm) | 21/42 | 43/86 | |
| Abertura numérica NA | 0,39 | ||
| Cobertura de comprimento de onda (nm) | 400～2200 | ||
| Comprimento da fibra de cauda | Cada lado tem 1m | ||
| Tamanho da encapsulação (mm) | φ2 | ||
| Perda de inserção da cabeça rotativa (dB) | 63%) | ||
| Variação da perda de inserção do processo rotacional (dB) | ±0,4 (taxa de transmissão ±8%) | ||
| Torque de partida (N·m) | <0,01 (valor típico<150µN·m) | ||
| RPM máximo por minuto. | 10000 | ||
| Ciclo de vida (bilhões de voltas) | 2～4 | ||
| temperatura de trabalho (℃) | <50 | ||
Aplicações:
Interconexões de edifícios (LAN do campus)
Extremidade do conector em caixas de distribuição óptica e caixas de terminação
Linhas tronco diretas para armários de telecomunicações
Cross-connect em armário externo
Conexão de distribuição em escritório central ODF / MDF
Painéis de patch de fibra dentro de armários de comunicação
Links entre equipamentos eletrônicos da Internet (módulo SFP, Switch, OLT, ONU etc.), equipamentos ópticos de TV a cabo (Transmissor, EDFA, Nó, etc.) e painéis de patch de fibra
