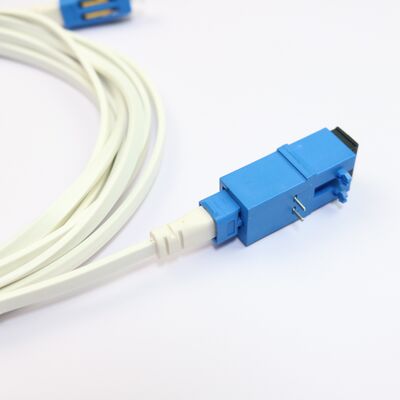

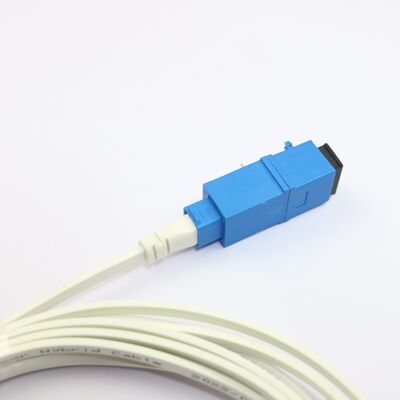

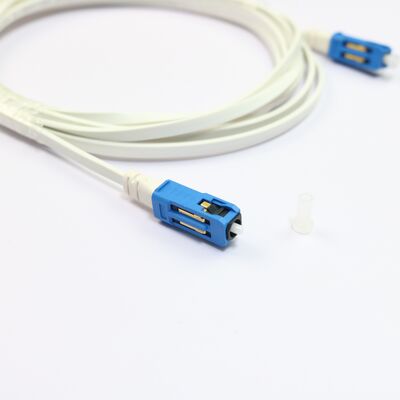

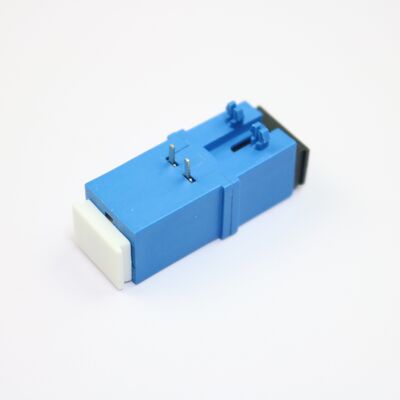

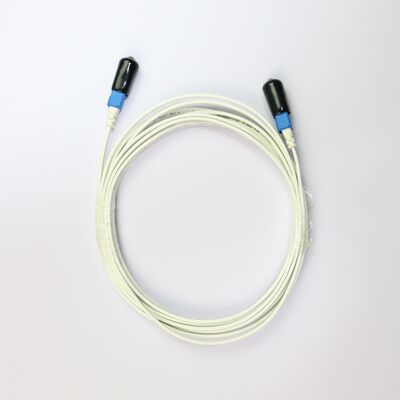

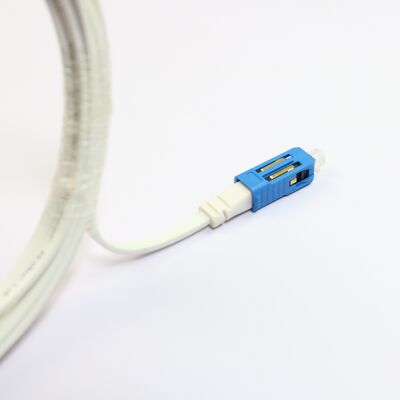

Conjunto de cabo de fibra óptica híbrido pré-fabricado de extremidade dupla para interior com conector SC XC
Detalhes do produto
| Aplicação | Teste de condutividade do cabo PoF | Perda de inserção | ≤0,3dB |
|---|---|---|---|
| Categoria de produto | Produtos Ópticos Especiais | Grade retardante da chama | UL94V-0 |
| Temperatura de armazenamento | -40 ℃ a +70 ℃ | Umidade operacional | ≤ 95% (+40°C) |
| Tipo de adaptador | XC/UPC-SC/UPC | Resistência à tração (curto/longo prazo) | Cabo nº 1 100 N/50 N, Cabo nº 2 120 N/60 N |
| Autossuficiente | 200 N / 120 N | Achatamento (curto/longo prazo) | 2200 N/100 mm/1100 N/100 mm |
| Raio de curvatura mínimo (estático/dinâmico) | 18mm/36mm |
Descrição de produto
Descrição do produto:
O cabo híbrido óptico interno no local é um cabo híbrido com fibras ópticas integradas e fios de cobre de transmissão de energia, adequado para cablagem de condutos interiores,Cenários de ligação de fibra óptica no local e de alimentação de equipamentos terminais.
É adequado para cablagem de condutos internos, equipamentos terminais em locais de conexão de fibra óptica e cenários de alimentação, fornecendo transmissão de dados e equipamentos de funções de alimentação remota.
Características:
●Integração óptica e elétrica, para fornecer simultaneamente a transmissão de dados e a função de alimentação remota do equipamento
●Câmbos semelhantes podem ser ligados, emoldurados e terminados no local
● Conector optoeletrônico SC/UPC pré-fabricado em fábrica ou terminado em campo
●Excelente desempenho de dobra e boa flexibilidade, fácil de construir.
Parâmetros técnicos:
| Eu...Ambiente de instalação | Em ambientes internos |
| Porto | Conectores ópticos SC/UPC pré-montados de duas extremidades |
| Temperatura de funcionamento | -10 °C~+60 °C |
| Umidade de funcionamento | 0% ∼95% ((+40 °C) |
| Temperatura de armazenamento | -15°C~+60°C |
| Voltagem de funcionamento nominal (DC) | 48 ~ 56 V |
| Corrente de trabalho nominal (DC) | Cable #1 0,25 A, Cable #2 0,5 A |
| Distância máxima de carga |
Fonte de alimentação de 56 V, potência terminal de 15 W Distância de transporte: 1 # cabo ≥ 150 metros, 2 # cabo ≥ 300 metros |
| Grau de retardador de chama | UL94-VO |
Descrição dimensional do cabo híbrido óptico de campo interno
| Fibras | Fibras | G.657A2, 1 núcleo |
| Optoeletrónica | material |
Cobre enrolado Cable #1 7 x 0,16 mm x 2 Cable #2 14 x 0,16 mm x 2 |
| Espaçamento de chumbo | 10,50 ± 0,05 mm (tamanho de chave) | |
| Capa exterior de cabo de fibra óptica híbrida | material | Branco: sem halogênio |
| não auto-sustentáveis | 30,0 mm x 2,0 mm | |
| Autossustentável | 50,0 mm x 2,0 mm | |
| Comprimento do conector do cabo híbrido óptico | 5/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 m/Suporte de personalização | |
Propriedades ópticas e mecânicas do conector
| Tipo de conector | Conector de cabo híbrido óptico SC/UPC de duas extremidades |
| Tamanho ((H×W×D) | 8.8 mm x 8,2 mm x 40,5 mm |
| perda de inserção | ≤ 0,50 dB |
| perdas de retorno | ≥ 50 dB |
| resistente à tração | 1 # cabo: ≥ 40 N, 2 # cabo: ≥ 50 N |
| Número de inserções e remoções | 50 vezes |
Índice de desempenho elétrico do cabo
| Resistência ao isolamento | ≥ 500 mΩ, DC 300V à temperatura ambiente, 1 min. |
| Voltagem de resistência dielétrica | 1000V,1 min,corrente de fuga inferior a 0,5 mA |
| Ensaio de condutividade | Sem curto-circuito ou circuito aberto, temperatura ambiente |
| Resistência de contacto | Rtest≤ (Rcable) + 2×50 mQ |
Aplicações:
Os componentes híbridos da YOGEL, com o número de modelo SC-XC, são produtos versáteis que podem ser utilizados numa variedade de aplicações e cenários.Estes componentes são ideais para situações em que diferentes tipos de conectores ópticos precisam ser integrados sem problemas, tornando-os perfeitos para montagens híbridas.
Uma ocasião de aplicação comum para os componentes híbridos da YOGEL é em sistemas de telecomunicações onde vários tipos de conectores de fibra óptica são utilizados.Estes componentes permitem a interspersão de vários tipos de conectores, garantindo uma transmissão de dados suave e um desempenho óptimo.
Outro cenário em que os componentes híbridos se destacam é em data centers onde diferentes equipamentos de rede podem exigir a mistura de partes com adaptadores XC/UPC-SC/UPC.Os componentes da YOGEL fornecem uma solução fiável e eficiente para conectar facilmente diferentes dispositivos.
Os componentes híbridos da YOGEL são certificados ISO9000, garantindo alta qualidade e desempenho.Termos de pagamento incluem L/C, T/T e Western Union, tornando conveniente para os clientes fazerem transacções.
Com uma capacidade de fornecimento de 100 peças por mês e detalhes de embalagem em uma caixa de cartão, os componentes híbridos da YOGEL são uma escolha confiável para aqueles que precisam de produtos ópticos especiais.A perda de inserção destes componentes é ≤ 00,3 dB, garantindo uma perda mínima de sinal durante a transmissão de dados.
Estes componentes híbridos vêm em uma variedade de cores, incluindo verde, azul e aqua, com a opção de outras cores personalizadas também.tornando-os adequados para uma variedade de ambientes e condições.
Apoio e Serviços:
O nosso Suporte Técnico de Produto e Serviços para o produto Hybrid Components são concebidos para ajudá-lo com quaisquer problemas ou perguntas que possa ter em relação à instalação, operação,ou manutenção dos nossos produtos.
A nossa equipa de peritos está disponível para fornecer orientação e solução de problemas para garantir que os seus componentes híbridos funcionem no seu melhor desempenho.
Além do apoio técnico, também oferecemos uma gama de serviços, tais como atualizações de produtos, programas de formação,e pacotes de manutenção para ajudar a otimizar o desempenho e a longevidade dos seus componentes híbridos.
Embalagem e transporte:
Nome do produto: componentes híbridos
Conteúdo da embalagem:
- Componentes híbridos x 1
- Manual de instruções
Informações sobre o transporte:
- Método de transporte: transporte padrão
- Prazo de entrega estimado: 5 a 7 dias úteis
Perguntas frequentes:
P: Qual é a marca do produto Hybrid Components?
R: A marca é YOGEL.
P: Qual é o número de modelo do produto Hybrid Components?
R: O número do modelo é SC-XC.
P: Onde é fabricado o produto Hybrid Components?
R: O produto é fabricado na CHINA.
P: Que certificações tem o produto Hybrid Components?
A: O produto é certificado com a norma ISO9000.
Q: Quais são os termos de pagamento disponíveis para a compra do produto Hybrid Components?
R: Os termos de pagamento disponíveis são L/C, T/T e Western Union.
