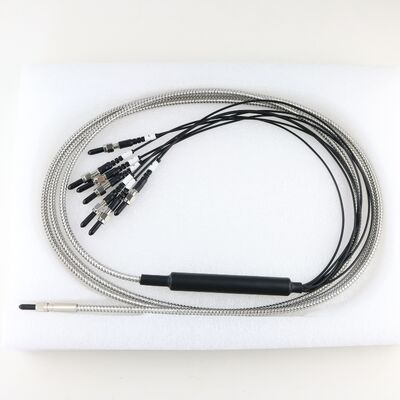

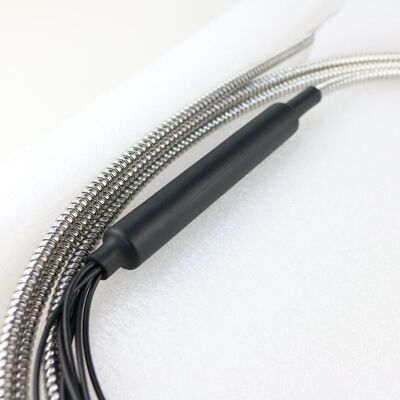

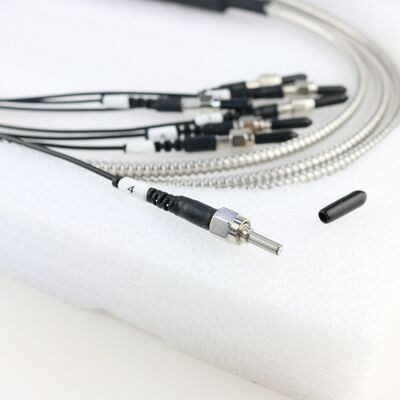

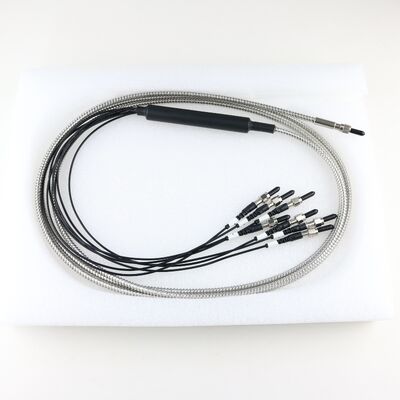

Cabo de remendo SMA905 hexagonal de 271 núcleos com tubo blindado
Detalhes do produto
| Comprimento de onda (nm) | 400 nm a 2500 nm (low OH) | Abertura numérica (NA) | 0.22 ± 0.02 |
|---|---|---|---|
| Min.Atenuação (Lengua de onda RSS) | 20 dB | Núcleo / revestimento | Silício puro / Silício dopado com flúor |
| Ambos os extremos | Ligações SMA905 | Disponível em tamanhos | 20m |
| Temperatura operacional | °C -40 a +85 |
Descrição de produto
Cabo de ligação SMA905 hexagonal de 271 núcleos com tubo blindado
Oferecemos cabos de ligação de fibra óptica multimodo de índice gradual com conectores SMA905 (virola reta) em ambas as extremidades. Estes cabos são ideais para uma ampla gama de comprimentos de onda de 190 nm a 2500 nm.
Cada cabo de ligação inclui duas tampas protetoras que protegem as extremidades do conector contra poeira e outros perigos. Tampas de fibra de borracha adicionais e tampas de fibra rosqueadas de metal para extremidades terminadas em SMA também são vendidas separadamente.
A maioria dos cabos possui tubulação de furcação de PVC laranja (Ø3 mm), enquanto as fibras de núcleo de Ø1500 µm são embaladas em jaquetas de aço inoxidável (ou revestidas de plástico). Recomendamos escolher jaquetas de aço inoxidável ao usar fibras com grandes diâmetros de núcleo (≥Ø1000 µm) ou NAs altos (≥0,50) em aplicações sensíveis à luz, pois é mais fácil para a luz ambiente dispersa penetrar nas jaquetas de fibra de PVC de Ø3 mm. Alternativamente, cabos de ligação personalizados podem ser adquiridos que usam nossa tubulação de furcação preta ou de aço inoxidável, a fim de minimizar a entrada de luz dispersa na fibra.
Esses cabos não são projetados para aplicações que exigem que as fibras transportem altas potências ópticas, pois potências excessivas podem fazer com que a epóxi usada nos conectores sofra aquecimento catastrófico. Oferecemos opções de cabos alternativas, além de fibras não conectorizadas, que são compatíveis com altas potências ópticas. Entre em contato conosco para obter detalhes.
Recurso:
- Aberturas Numéricas de 0,10 a 0,50 - Compatível com a maioria dos pacotes de diodos laser acoplados à fibra
- Cabos disponíveis para comprimentos de onda de 190 nm a 2500 nm
- Disponível em comprimentos de até 20m*
- Conectores SMA905 em ambas as extremidades
- Ø0,9 mm, Ø2,0 mm, Ø3,0 mm, Ø5,0 mm ou 6,0 mm Jaqueta externa disponível (12 opções de cores)
- Cabos personalizados disponíveis
*Temos alguns cabos especiais de Ø3,0 mm e Ø2,0 mm em estoque, portanto, não há necessidade de inserir fibra nua na tubulação, portanto, qualquer comprimento estará disponível. Entre em contato conosco para obter detalhes.
Aplicação:
- Espectroscopia
- Iluminação
- Entrega de energia/feixe
- Transmissão de energia LED
- Instrumentos médicos
- Optogenética
- Diodos laser acoplados à fibra
- Acopladores e combinadores de bomba
| Nº do modelo | Descrição |
| MCS-KN-SMA905-SSF-6.0 |
Comprimento da porca serrilhada: 7,2 mm Virola de aço inoxidável Manga/bota de aço inoxidável para tubulação de aço inoxidável (Ø5,0 mm ou Ø6,0 mm - comumente) |
| MCS-HN-SMA905-SSF-6.0 |
Comprimento da porca hexagonal: 7,2 mm Virola de aço inoxidável Manga/bota de aço inoxidável para tubulação de aço inoxidável (Ø5,0 mm ou Ø6,0 mm - comumente) |
| MCS-KN-SMA905-SSF-3.0 |
Comprimento da porca serrilhada: 7,2 mm Virola de aço inoxidável Bota de alívio de tensão para tubulação de PVC de Ø3,0 mm |
| MCS-HN-SMA905-SSF-3.0 |
Comprimento da porca hexagonal: 7,2 mm Virola de aço inoxidável Bota de alívio de tensão para tubulação de PVC de Ø3,0 mm |
- Fibras multimodo coerentes: (Listar apenas parte desta série)
| Nº do modelo | Diâmetro do núcleo | NA | Diâmetro do revestimento | Diâmetro do revestimento | Faixa de comprimento de onda | Nível de OH |
| MM-S105/125-12A | 105,0 ± 3,0 µm | 0,120 ± 0,020 | 125,0 ± 2,0 µm | 245,0 ± 15,0 µm | 800 – 1600 nm | Baixo |
| MM-S105/125-15A | 105,0 ± 3,0 µm | 0,150 ± 0,020 | 125,0 ± 2,0 µm | 245,0 ± 15,0 µm | 800 – 1600 nm | Baixo |
| MM-S105/125-22A | 105,0 ± 3,0 µm | 0,220 ± 0,020 | 125,0 ± 2,0 µm | 245,0 ± 15,0 µm | 800 – 1600 nm | Baixo |
| MM-S200/220-12A | 200,0 ± 4,0 µm | 0,120 ± 0,020 | 220,0 ± 3,0 µm | 320,0 ± 15,0 µm | 800 – 1600 nm | Baixo |
| MM-S200/220-22A | 200,0 ± 4,0 µm | 0,220 ± 0,020 | 220,0 ± 3,0 µm | 320,0 ± 15,0 µm | 800 – 1600 nm | Baixo |
| MM-S200/240-22A | 200,0 ± 4,0 µm | 0,220 ± 0,020 | 220,0 ± 3,0 µm | 320,0 ± 15,0 µm | 800 – 1600 nm | Baixo |
| MM-S400/440-22A | 400,0 ± 9,0 µm | 0,220 ± 0,020 | 440,0 ± 8,0 µm | 625,0 ± 25,0 µm | 800 – 1600 nm | Baixo |
|
MM-S600/660-22FA 1362303 |
600,0 ± 12,0 µm | 0,220 ± 0,020 | 660,0 ± 12,0 µm | 875,0 ± 30,0 µm | 700 – 2200 nm | Baixo |
- Fibras de entrega de feixe da série Coherent NuBEAM: (Listar apenas parte desta série)
| Nº do modelo | Diâmetro do núcleo | NA | Diâmetro do segundo revestimento | Diâmetro do segundo buffer | Faixa de comprimento de onda | Nível de OH |
| BD-S50/70/360-STN | 51,0 ± 1,0 µm | 0,220 ± 0,020 | 367,5 ± 7,5 µm | 650 ± 32 µm | 800 – 2100 nm | Baixo |
| BD-S100/130/480-STN | 102,00 ± 2,00 µm | 0,220 ± 0,020 | 490 ± 10 µm | 750 ± 37 µm | 800 – 2100 nm | Baixo |
| BD-S150/180/660-STN | 153,00 ± 3,00 µm | 0,220 ± 0,020 | 673 ± 13 µm | 1100 ± 55 µm | 700 – 2200 nm | Baixo |
| BD-S200/220/360-STN | 204,0 ± 4,0 µm | 0,220 ± 0,020 | 367,5 ± 7,5 µm | 650 ± 32 µm | 800 – 2100 nm | Baixo |
| BD-S300/330/360-STN | 306,0 ± 6,0 µm | 0,220 ± 0,020 | 367,5 ± 7,5 µm | 650 ± 33 µm | 800 – 2100 nm | Baixo |
| BD-S400/440/660-STN | 408,0 ± 8,0 µm | 0,220 ± 0,020 | 672,5 ± 12,5 µm | 1100 ± 55 µm | 800 – 2100 nm | Baixo |
| BD-S600/660/720-STN | 612,00 ± 12,00 µm | 0,220 ± 0,020 | 735 ± 15 µm | 1100 ± 55 µm | 700 – 2200 nm | Baixo |
| BD-S1000/1100-STN | 1020,0 ± 20,0 µm | 0,220 ± 0,020 | N/A | 1400 ± 70 µm | 800 – 2100 nm | Baixo |
Tubulação de furcação:
| Nº do modelo | Descrição |
| FLT09-BL | Tubulação de furcação Hytrel azul Ø900µm (opção de 12 cores), -40 a 70 °C |
|
FLT20-OR FLT30-OR |
Tubulação de furcação de PVC laranja de Ø2,0 mm e Ø3,0 mm (amarelo, azul, preto e 12 cores personalizadas), -40 a 70 °C |
| AFT20-BL | Tubulação de furcação blindada de Ø2,0 mm (bainha de PVC azul) para fibra máx. Ø0,9 mm, -40 a +125 °C |
| AFT30-BL | Tubulação de furcação blindada de Ø3,0 mm (bainha de PVC azul) para fibra máx. Ø0,9 mm, -40 a +125 °C |
| AFT50-BL | Tubulação de furcação blindada de Ø5,0 mm (bainha de PVC azul) para fibra máx. Ø2,0 mm, -40 a +125 °C |
| SST30-S | Tubulação de aço inoxidável de Ø3,0 mm, -60 a 527 °C |
| SST50-S | Tubulação de aço inoxidável de Ø5,0 mm, -60 a 527 °C |
| SST60-S | Tubulação de aço inoxidável de Ø6,0 mm, -60 a 527 °C |
| SST-PS60-BK | Tubulação de aço inoxidável de Ø6,0 mm com bainha de plástico preta, -50 a 60 °C, cores personalizadas disponíveis |
| SST-PS80-YW | Tubulação de aço inoxidável de Ø8,0 mm com bainha de plástico amarela, -50 a 60 °C, cores personalizadas disponíveis |
Informações para pedidos:
- Extremidade do conector A - Extremidade do conector B, Tipo de conector
- Tipo de fibra: Faixa de comprimento de onda, Diâmetro do núcleo/revestimento, NA do núcleo, Diâmetro do revestimento, Material do revestimento, Gráfico de atenuação, etc.
- Tipo de tubulação de furcação
- Comprimento do cabo
