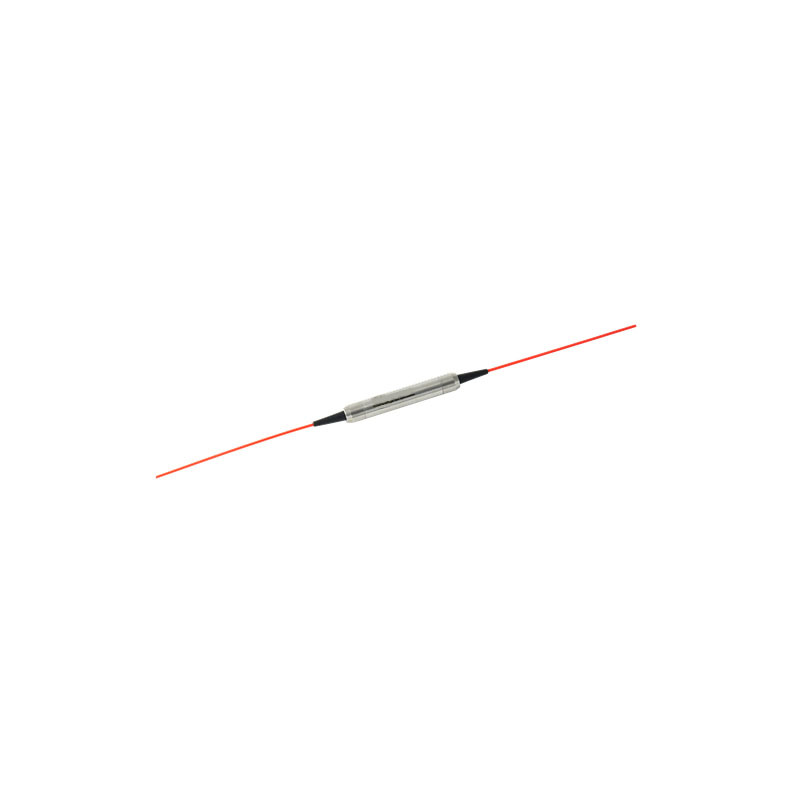

1060-2050nm Isolador de Polarização de Feixe Combinador Splitter
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Comprimento de onda (Ac) | 1064-2050nm | Faixa de comprimento de onda operacional | λc±20 |
|---|---|---|---|
| Potência óptica máxima (CW) | 300 mW | Max.Perda de inserção | 50 |
| Tipo de isolamento de reflexão @23℃ (P3 a P1 e P2) | 35 | Isolamento mínimo 23℃ (P3 a P1 e P2) | 18/28/25 |
Descrição de produto

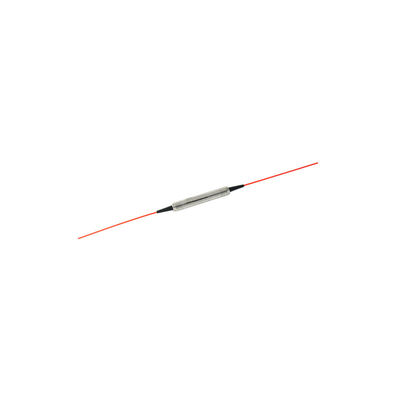

1060-2050nm Isolador de Polarização de Feixe Combinador Splitter
Descrição:
O combinador/splitter de feixes de isolamento e polarização pode ser usado como combinador de feixes de polarização para combinar feixes de luz de duas fibras de entrada PM em uma única fibra de saída,ou como divisor de feixe de polarização para dividir a luz de uma fibra de entrada em duas fibras de saída de estados de polarização ortogonais.
Oferecemos uma grande selecção de dispositivos híbridos ISO+PBS/C. Estes dispositivos podem lidar com potências que vão de 300mW a 10W ou outros sob pedido,e têm comprimentos de onda de funcionamento centrais que variam de 1064 nm a 2050 nm.
Se não vir um combinador/splitter de feixe de polarização padrão que satisfaça as suas necessidades,Nós saudamos a oportunidade de rever a sua especificação desejada e citar um combinador de feixe de polarização personalizado / SplitterOs pedidos de pigtails de fibra personalizados, diferentes comprimentos de onda e potência de manuseio de operação ou outras necessidades específicas serão prontamente atendidos.
Características:
- Baixa perda de inserção
- Perda de rendimento elevada
- Alta taxa de extinção
- Alta estabilidade e fiabilidade
Aplicação:
- Amplificadores de fibras dopadas por erbio e amplificadores de fibras de Raman
- Sensores de fibra óptica
- Sistema de telecomunicações coerente
- Compensador de dispersão do modo de polarização
Especificações:
| Parâmetro | Unidade | Valor | |||||
| Classe | Fase única | Dupla fase | |||||
| comprimento de onda central | nm | 2000 | 1550,1310 | 1064 | 2000 | 1550,1310 | |
| Faixa de comprimento de onda operacional | nm | ± 20 | ± 20 | ± 5 | ± 20 | ± 20 | |
|
Reflexão de tipo Isolamento @ 23°C (P3 a P1& P2) |
dB | 35 | 35 | 35 | 51 | 51 | |
| Isolamento mínimo 23°C (P3 a P1& P2) | dB | 18 | 28 | 25 | 30 | 45 | |
| Perda de inserção típica23°C | dB | 0.6 | 0.5 | 1.8 | 0.7 | 0.6 | |
| Perda máxima de inserção @ 23°C | dB | 1.2 | 0.7 | 2.1 | 1.3 | 0.8 | |
| Relação mínima de extinção@23°C | dB | 18 | 22 | 22 | 18 | 22 | |
| Directividade | dB | 50 | |||||
| Perda mínima de rendimento | dB | 50 | |||||
| Potência óptica máxima ((CW) | mW | 300 | |||||
| Carga de tração máxima | N | 5 | |||||
| Tipo de fibra | P1 e P2 | Fibra PM Panda | |||||
| P3 | Fibra PM Panda, SMF-28E ou Hi1060 | ||||||
| Temperatura de funcionamento | °C | -5~+70 | |||||
| Temperatura de armazenamento | °C | -40~+85 | |||||
* As especificações acima referem-se a dispositivos sem conectores.
*Para dispositivos com conectores, a potência de manuseio será de 1W, a IL será 0,3 dB superior, a RL será de 5 dB inferior e a ER será de 2 dB inferior.
* A fibra PM e a chave do conector estão alinhadas com o eixo lento
Dimensões da embalagem:
Informações de pedido:
Híbrido ISO+PBS/C,
comprimento de onda, estágio, dimensão do pacote,
Tipo de fibra (porta 3), diâmetro da cauda de porco,LEngth, Conector, Gestão de Potência
Exemplo:
Híbrido ISO+PBS/C,
1550nm, estágio único, φ5,5x35mm,
Fibra PM para porta 3 e eixo lento alinhados à porta 1, 0,25 mm, 1 m, N/C, 1 W
