φ3.2x30mm, φ3.2x35mm Isolador TAP de Polarização e Manutenção de Mini Dimensões
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Comprimento de onda (Ac) | 1064-1310-1550 nm | Faixa de comprimento de onda operacional | ± 15 |
|---|---|---|---|
| Potência óptica máxima (CW) | 300 mW | Max.Perda de inserção | 50 |
| Tipo de isolamento de reflexão @23℃ (P3 a P1 e P2) | 35 | Isolamento mínimo 23℃ (P3 a P1 e P2) | 28/45 |
Descrição de produto

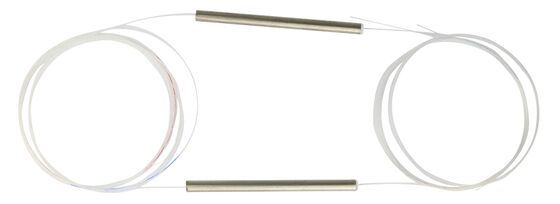

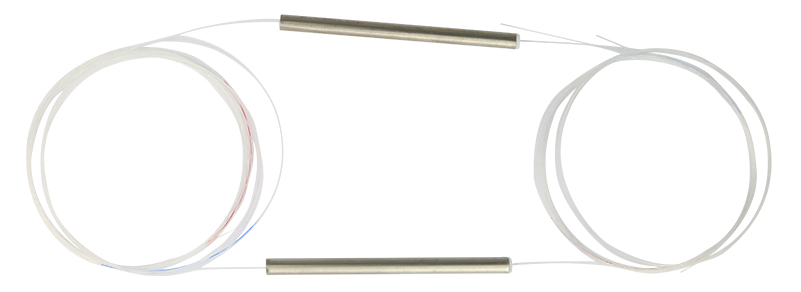

φ3.2x30mm, φ3.2x35mm Isolador TAP de Polarização e Manutenção de Mini Dimensões
Descrição:

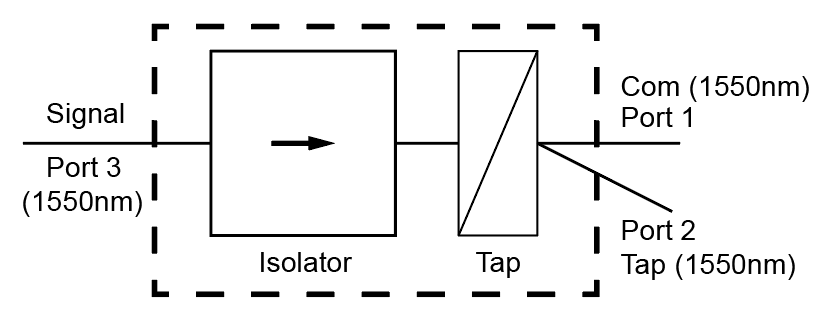

Tap Coupler + Isolator Hybrid Combination é uma combinação de um acoplador de torneira e um isolador em um pacote compacto.Este produto tem uma perda de inserção extremamente baixaEste produto oferece uma solução integrada para a aplicação de amplificadores, combinando mais funções em um pacote muito compacto.
Características:
- Baixa perda de inserção
- Perda de rendimento elevada
- Alta taxa de extinção
- Alta estabilidade e fiabilidade
Aplicação:
- Amplificadores de fibra óptica de tipo compacto
- Sistema de fibra óptica de tipo compacto
- Laser de fibras
- Sensor de fibra óptica
Especificações:
| Parâmetro | Unidade | Valor | ||||
| comprimento de onda central | nm | 1550, 1310 | 1064 | |||
| Faixa de comprimento de onda operacional | nm | ± 15 | ||||
| Mono-pólo | Solteiro | Dual | Solteiro | Dual | ||
| Perda adicional máxima | dB | 1.0 | 1.2 | 2.2 | 3.5 | |
| Relação de divisão | % | 1±0,2%, 5±1%, 50±2% | ||||
| Pico de isolamento | dB | 40 | 52 | 40 | 52 | |
| Isolamento mínimo 23°C | dB | 28 | 45 | 28 | 45 | |
| Relação mínima de extinção 23°C | dB | 20 | ||||
| Perda mínima de rendimento | dB | 50 | ||||
| Potência máxima (W) | mW | 300 | ||||
| Carga de tração máxima | N | 5 | ||||
| Tipo de fibra | Fibra PM Panda | |||||
| Dimensões do pacote | Funcionamento de ambos os eixos | mm | φ3.2x30 | |||
| Eixo rápido bloqueado | mm | φ3.2x35 | ||||
| Temperatura de funcionamento | °C | 0~+70 | ||||
| Temperatura de armazenamento | °C | -40~+85 | ||||
* As especificações acima referem-se a dispositivos sem conectores.
*Para dispositivos com conectores, a potência de manuseio será de 1W, a IL será 0,3 dB superior, a RL será de 5 dB inferior e a ER será de 2 dB inferior.
* A fibra PM e a chave do conector estão alinhadas com o eixo lento.
Dimensões da embalagem:
Informações de pedido:
Híbrido PM Tap + ISO,
comprimento de onda, estágio, razão de divisão, eixo de trabalho, dimensão do pacote,
Tipo de fibra, diâmetro da cauda de porco,LEngth, Conector, Gestão de Potência
Exemplo:
Híbrido PM Tap + ISO,
1064nm, fase única, 30/70, eixo rápido bloqueado, eixo lento a trabalhar, φ3.2x35mm,
PM1064-XP, 0,25 mm, 1m, N/C, 200 mW
